脳卒中のリハビリテーション

業務委託による訪問の仕事では、脳梗塞や脳血管障害による後遺症のため、日常生活に大きな支障を抱えている患者さまやベッドから起き上がることができない患者さまに、マッサージや関節拘縮予防のための他動運動(施術者が可動域確保のため適切な強度で各関節を動かす)、歩行支援などを行っています。

もっと効果的な施術はないだろうかという思いから、『脳がよみがえる 脳卒中・リハビリ革命』という本を読んだことがありましたが、この本は2011年9月4日放送の“NHKスペシャル”の書籍版になります。

『約280万人にのぼる脳卒中患者、医療の発達で命を落とすケースは減ったものの、マヒの問題は深刻で、介護が必要になる原因の第一位だ。解決にはリハビリが重要だが、発症後6ヶ月を超えたあたりから効果が落ちるとされてきた。しかし最近、脳科学の急速な発達により、傷ついた脳が再生するメカニズムが次第に明らかになり、時間を経過した患者でも、マヒを改善する手法が発見されている。リハビリの効果を上げる誰でも出来る意外な方法や、脳波とマシンを連動させる最新科学まで、脳卒中リハビリの最前線で起きている急激な変化を取材、人間の脳に秘められた驚きのパワーに迫る。』

脳がよみがえる脳卒中・リハビリ革命
脳がよみがえる脳卒中・リハビリ革命

著者:市川衛

出版:主婦と生活社

発行:2011年9月



促通手技による手指運動誘発のメカニズム
促通手技による手指運動誘発のメカニズム

右下に→の説明書きがありますが、下2つの矢印(「目標」の神経細胞の発火・意図した運動の実現)の色は本来、赤→になっているべきものだと思われます。

以下の4つのイラストは脳卒中になった時に起こるからだの変化です。3つめのスライド(下段左)には脳卒中になると通行止めが外れ、脇道を通れるようにとの解説がついているのですが、そのようなメカニズムが備わっているとは驚きであり、大きな発見でした。

画像出展:「脳がよみがえる 脳卒中・リハビリ革命

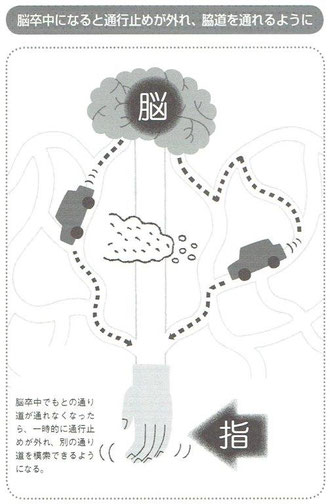

脳卒中でもとの通り道が通れなくなったら、一時的に通行止めが外れ、別の通り道を模索できるようになる。
脳卒中でもとの通り道が通れなくなったら、一時的に通行止めが外れ、別の通り道を模索できるようになる。
どの道を使えばいいか脳に教えることで、指令を伝えられるようになる。
どの道を使えばいいか脳に教えることで、指令を伝えられるようになる。

そして、今回読んでいる『脳の中の身体地図』の中にも脳卒中の麻痺について書かれた箇所がありました。ここに書かれている内容は脳のリハビリテーションへの理解を深めるうえで価値があると思います。

脳の中の身体地図
脳の中の身体地図

著者:サンドラ・ブレクスリー、マシュー・ブレクスリー

出版:インターシフト

発行:2009年4月



脳卒中による麻痺の回復

『スコット・フライには人生をかけた使命がある。多発性硬化症を患いながらも女手ひとつで育ててくれた母親が、麻痺が首から下まで進んだために人生の最後の14年を車椅子で過ごす姿を、彼は目の当たりにしてきた。「神経科学者の卵である僕が付いていながら、何ひとつできなかった」とフライは言う。

しかし、今はもう違う。実験心理学者としてのキャリアのギアを入れ直したフライは、2004年、ダートマス大学からオレゴン州立大学に移り、現在はリハビリテーション神経科学センターの設立に全力を注いでいる。要するに、脳の働きに関する最新知識を活かして、脳卒中や脊髄損傷、四肢切断後の人々を起き上がらせ、動かそう、大勢の人々を車椅子の生活から解放しようとしているのだ。彼の目標は、“朝が待ち遠しくなるようなことにする”ことだそうだ。

フライがまず目を向けたのは脳卒中患者である。脳卒中は、動脈内の血栓や動脈瘤破裂が原因で、脳の一部への血液供給が断たれた場合に起こる。問題の動脈が栄養を運んでいた脳領域は、酸素の供給を受けられなくなるため、崩壊ないしは損傷の道をたどる以外にない。標準的な治療法は“経過観察”だ。数日あるいは数週間後に、脳の損傷の程度を調べるわけである。損傷を負った脳の領域によって、麻痺や失明、言葉を話せない、理解できない、道具を使ったり見分けたりできない、身体の周りの空間を認識できないといった障害が現れる。損なわれた、あるいは失われたボディ・マップとかかわりのある特異な欠損症状がいくらでも出てくる可能性があるのだ。

もちろん、もうおわかりのように、大人の脳にも可塑性がある。新規な事物や練習、損傷に応じて、それに適応するように自らを再構築することができるのだ。先ほど紹介したのとは別の、マーゼニック[マイケル・マーゼニック(脳科学者)]の初期の実験のひとつが、そのことを証明している。この実験では、サルの脳にある別の腕のマップを傷つけたが、それに対応する腕は無傷のままにしておいた。すると、サルが腕を使い続けるうちに、マップが元の状態に戻ったのだ。大勢の脳卒中患者が、すべてとは言わないまでも、ある程度は運動機能を取り戻せる理由がここにある。時間が経てば、脳の損傷したマップは再構築される可能性があるということだ。

脳卒中患者は普通、脳固有の可塑性が本来の仕事をするのを容易にし、促進するための理学療法と作業療法に一か月を費やす。これは、何かの動作―たとえば、ドアノブに手を伸ばす、カップを持ち上げる、ボールを握るといった―を幾度も繰り返しているうちに、既に学習していることを補強する新しい神経接続が育ってくるという発想だ。理学療法の目的は、神経可塑性のメカニズムを後押しして、機能マップを回復させることにある。この再マッピングのプロセスを改善するために、ありとあらゆる新技術や手法が開発されている。“悪いほうの腕”を使わざるを得なくするために、“良いほうの腕”をストラップで固定してしまう方法、麻痺した腕や脚の存在を脳に“実感”させるために、腕や脚に電気刺激を与える方法、繰り返し運動を続けてもけっして疲れることのないロボット装置に使い物にならなくなった腕や脚をストラップで固定する方法などなどだ。

しかし、半年が過ぎると、部分的であれ完全であれ、回復しない患者はほぼ例外なく、あきらめて自分の限界を受け入れるほうがよいとアドバイスされる。もう良くなる見込みはないと言われる。それが現実だ。ただし、フライを知らなければの話である。脳卒中後の麻痺を回復に向かわせるか改善するには運動イメージが役立つと、フライは考えている。一次運動マップ―脊髄を下って身体を動かす指令を発するマップ―は、運動イメージを行っている間は一時的にオフラインになることを思い出していただきたい。ところが、高次の運動マップは、その間もフル回転で働き続け、あなたがイメージしている動作をきちんとエミュレート(訳注:ある機能を本来とは異なる手段で再現すること)している。

脳卒中患者のこうした高次運動野のマップが損なわれておらず、健全であるかどうかを確認するための手段として、フライは一連の暗示的な運動イメージ課題を考案した。暗示的というのは、被験者たちはイメージを思い浮かべることを特に要求されているとは思わないままに、課題を行うことになるからだ。まず、三次元方向から表示したハンドルバーのような物体の図を被験者たちに見せる。そして、どの方向からが一番握りやすいと思うか尋ねるわけだ。あなたなら上から握る? それとも下から? 親指はどこにかける? 残りの指の位置は?

予備試験には、腕を動かせなくなって1~5年が経過している患者三人を採用した。そのうちの一人は76歳の男性である。彼には、自宅の大画面テレビでさまざまな物体を眺めて、メンタル・イメージによって物体の握り方を練習するという課題を与えた。彼はこれを1日1時間、週5日、9週間にわたって続けた。

「彼に運動機能が戻らないことはわかっていた」とフライは言う。「でも、脳の編成に何か違いが出てくるとしたら?」

違いはあった。事実、三人の被験者全員が、心の中では正常な手の生体メカニズムに則った腕の運動を正確にシミュレートすることができたのだ。彼らは実際にするのとまったく同じに、ひとつひとつの物体をつかむところをイメージした。しかも、そのイメージの最中に彼らの脳をスキャンしたところ、運動の模倣と計画にかかわる高次領域、つまり人間の“腕を伸ばすための回路(リーチ回路)”が賦活したのだ。

さて、ここで思い出していただきたいのだが、脳卒中後には、一次運動マップそのものが損なわれることもあれば、より大きな回路の一部としての一次運動マップに支障をきたすこともあるということだ。すると、脳は四肢に指令を伝えないし、四肢も脳にフィードバックしようとしない。そこでフライは考えた。運動イメージを利用して、損なわれた一次運動マップに可塑的変化を起こさせ、促進したらどうだろう? イメージは、首尾良い運動シーケンスをコード化する機会を、脳に与えることができないだろうか? 麻痺状態から抜け出した自分をイメージすることはできないか?

答えは“ひょっとすると”である。フライによれば、予備的証拠は有望だが、そうした治療法の可能性を検証するための研究は始まったばかりだ。

ボディ・マップが混乱する前に

『フライは、腕や脚を一本以上失ってイラクとアフガニスタンから帰還した兵士たちの苦悩もよく理解している。こうした兵士たちの数は2007年初頭で500人を数え、まだ増え続けているのだ。技術者たちがより軽量でより付け心地の良い材料を求めて懸命の努力を続けており、アメリカ国防総省も生体の腕の特性をほぼすべて備えた義肢の研究に資金を提供しているのだが、人口の腕、脚、手は未だにずっしりと重い枷になっている。収縮する胸筋にセンサを取り付けて義腕を操作するというような独創的な工学的解決策もいくつかあるが、その動きはまだぎこちない。

最近の退役軍人は除隊になるとき、三本の腕を支給される。実物そっくりだが機能面ではほとんど何も期待できない装飾用の義腕が一本、マイクロプロセッサで残っている筋肉からの電気信号を拾い上げて増幅し、電動モーターを作動させて腕の運動機能を生み出す筋電義腕が一本、そして、背中に渡したケーブルなどで身体の動きによって操作する、機械的な義腕が一本である。退役軍人は弓矢を使う狩猟など、特殊用途の義腕をオーダーすることもできる。

それにもかかわらず、フライによると、義腕を付けた患者の半数は、一年以内に義腕をクローゼットに放り込んでしまうそうだ。義腕はコントロールするのが難しいし、たいていのことは切断した腕の残った部分と良い側の腕を使うほうが楽に片付けられると、切断患者たちは口を揃える。義腕は15,000ドルもするうえに、保有率があまりにも悪いため、保険会社も義腕のための給付を遅らせている。

もっと良い方法があるはずだ。山積している問題は機械的要因によるものなのに、技術者たちは身体を機械と接続するうえで最も重要な面を見落としている、とフライは言う。脳である。四肢を失った後は、脳の大幅な再編が起こる。患者に義肢を装着させる際は、その事実を中心に考えなければならない。神経可塑性のプロセスがその場しのぎの新しいボディ・マップを手探りしながら試行錯誤するのに任せて、無駄に費やす時間が長くなるほど、マッピングはうまくいかず、義肢との統合が難しくなる。

運動機能不全につながる再マッピングを最小限に抑えるために運動イメージを使えないものか? フライはそう考えている。たった今も、新しい腕の使い方のトレーニングを受けている患者はほとんどいないとフライは訴える。彼らは家に帰って、自分で何とかしなければならない。しかし、運動イメージを利用して高次運動マップを刺激してやれば、義肢への適応に役立つ可能性がある。「運動学習に関する知識を総動員すれば、リハビリにつなげることができる」とフライは言う。「異常をきたした可塑性にボディ・マップを混乱させるすきまを与えないように切断後すぐ、患者に義肢を装着させるというのは、すごい名案じゃないですかね。イメージ回路を使って運動を練習すれば、高次マップを義肢のコントロールに使えるようになるのですから」

フライは今、上肢切断患者30人を対象として、イメージにより運動をシミュレートする能力をどこまで保持できるかという研究をしている。脳卒中患者とは違って、切断患者は運動をイメージするときに本物の腕を見ることができない。そこで、彼らにはミラー・ボックスを自宅に持ち帰らせている。良いほうの手を箱に入れて振りながら、鏡に映っているのは、実際にはもう無い手だと想像してくださいという指導付きだ。彼の研究チームは、そうした鮮明なイメージに反応してどんな変化が起きるか、切断患者たちの運動マップを長期にわたって追い続けるつもりでいる。』

「12年近く経った今(原書の発行は2007年9月)、退役軍人の義肢の問題どうなっているのだろう?」という疑問から、“アメリカ 軍人 義肢”で検索したところ次の記事が現れました。

 CNET Japanさまの2013年10月24日の記事です。

思考で制御できるバイオニック義足--急速に進化する義肢技術

『SF作品に出てくるような話に聞こえるかもしれない。実際の手足のように動いたり、曲がったり、感じたりするだけでなく、人間の思考に直接的に反応し、さらに感覚フィードバック(足下の草の感触や手足が空中に浮かんでいる感覚)を脳に直接返すことさえできる義肢が開発されている。

負傷した退役軍人の生活向上に取り組んでいる米軍が、資金面で積極的に支援しているため、そうした義肢はもはや現実離れした夢物語ではなくなった。映画「ブレードランナー」並みの補綴術というのは今でも遠い未来の空想だが、シカゴリハビリテーション研究所(Rehabilitation Institute of Chicago:RIC)と米国防高等研究計画局(DARPA)、そして成長分野である次世代義肢を開発する企業セクターの先駆的な研究により、見事な性能を備えた思考制御型バイオニック義肢が現代の現実となっている。

RICは9月、同研究所のバイオニック研究によって初の思考制御型ロボット義足を生み出したことを発表した。RICの研究はこれまでも、その価値にふさわしい報道をされており、何度も記事の見出しを飾っている(1つの人工装具で103段の階段を上ったという事例もある)。しかし、Levi Hargrove博士が率いるチームは、決定的な研究成果をThe New England Journal of Medicineに発表するのを待っていた。8年以上前に開発が始まったそのバイオニックハードウェアは、標的化筋肉再神経分布(Targeted Muscle Reinervation:TMR)手術という画期的なアプローチと統合された。TMR手術は、神経を健康な筋肉へ再分布することによって、脳がバイオニック義肢のさまざまな部分を動かせるようにするものだ。

以下は、標的化筋肉再神経分布(Targeted Muscle Reinervation:TMR)で検索して出てきたものです。

標的化筋肉再神経分布により高機能人工腕をリアルタイムに制御可能 2009年2月24日

思考で動かす新型義手、米科学会議で実演 2011年2月21日

ここで頭に浮かんだのが、以前、テレビで見たことがあった ”HAL” です。

調べてみると、このHALを開発したのは筑波大学の山海嘉之先生であることが分かりました。また、『サイバニクスが拓く未来』という著書が出ており、幸いにも市内の図書館に所蔵されていたため、借りてみることにしました。

著者:山海嘉之

出版:筑波大学出版会

発行:2018年3月

下左の写真はHALを使っての治療の様子です。また、下右のイラストはHALの原理です。HALの最も凄いところは、HALを使うと脳・神経が回復しているという画期的なリハビリテーション効果です。



HAL医療用下肢タイプ
HAL医療用下肢タイプ

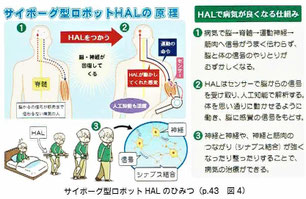

サイボーグ型ロボットHALの原理
サイボーグ型ロボットHALの原理

この本は「PART1 講和 未来開拓への挑戦」と「PART2 質疑応答 中高生と大いに語る」に分かれています。PART1は更に5つ分かれていますが、4つめに「神経難病分野での医療用HAL」があり、4つの事例が紹介されています(“ポリオ”、”脳卒中”、”脳性小児麻痺”、”脊髄性筋萎縮症”)。ここでは脳卒中の事例と、機能改善と脳機能との関係について書かれた箇所をお伝えします。

『脳卒中を2回も発症されて、お医者さんのカルテでは、もう歩行は厳しいと言われていた患者さんです。HALを使っていくうちに、HALをはずしても1ヶ月後には歩きはじめ、さらに続けてHALを使っていくと、2ヶ月後にはHALなしで廊下をジョギングできるようになりました。その後退院して、今ではジャンプもしています。すごいですね。大切なことは、HALをはずしても動くことです。機能が改善して、これで退院できるようになります。このとき脳がどのように動いていたかということが重要で、病気が発症した早い段階できちんとHALを使うと、脳が最初の状態から変わっていくこともわかりました。とにかく、驚くことが多く、感動の日々です。』

こうして機能が改善していくことと、脳機能はどう関係しているでしょうか。実は、こうして脚を動かして徐々に歩けるようになってくると、脳の状態も変わってくることがわかりました。fMRI(機能的磁気共鳴画像装置)という高価な装置で脳活動を調べていくと、身体が動かない状態では、脳は動かない身体を動かそうと頑張りすぎて、次第に脳はいろいろなところが活発化していきます。これは「過活動」といって、本来活動すべき箇所とは異なるところも活動しはじめてしまうという状態です。あまり良いことではありません。つまり、頑張りすぎは良くないということですね。身体を思うように動かせなかったこのような状態にある患者さんでも、HALを使うと、脳の中の適切なところが興奮した時だけ、HALは脳から筋肉への指令信号をキャッチするので、意思に従って動きはじめ、脳神経系のつながり(シナプス結合)を強化・調整するための機能改善・機能再生ループが、人とHALの間で構成されます。こうして、どんどん脳や神経系の機能改善が進み、本来の適切な部分の脳活動と連動して脳神経系と身体系の機能が改善いていくのです。これらの事例は、脳の中で何が起きているかを示す貴重なデータとなっているのです。実に興味深いですね。別の言い方をすれば、HALは、コネクトーム(脳の機能マップ)の再構築を促進する革新技術だとも言えるでしょう。

今、進行性の神経筋難病という現代医学では治療方法が見つかっていない病気に対して、治験を行っていますが、この治験の結果、薬でも病気の進行を抑制することができなかった難病に、医療用HALが保険治療として適用できると期待しています[参考:2016年9月から保険適用による治療が始まっている]。この治療が終われば、さらにほかの分野にも適用が広がるだろうと思っています。喜んでくれる人が待っていてくれる限り、私たちの挑戦は続くのです。

HALによる治験が行われているのも確認できました。

脳卒中(脳出血・脳梗塞)に対する治験

公開日:2018年4月13日

対象となる疾患:脳卒中(脳出血・脳梗塞)

注)治験は2019年10月くらいまで募集予定とのことです。(2019年5月20日 筑波大学附属病院に確認)

大和ハウス工業さまに「HALを見学できるところはありますか?」と問い合わせたところ、茨城県つくば市にある『サイバーダイン スタジオ』という素晴らしい施設を教えて頂きました。

ミラー・ボックスによる運動機能の改善

 『ウィリアム・アンド・メアリー大学の認知科学者、ジェニファー・スティーヴンスによると、脳卒中後は、まるで自分の腕のマップを一部しか利用できなくなったように、運動の協調性を失ってしまう人が多い。ミラー・ボックスや運動イメージを使って運動をシミュレートすることにより、運動を取り戻すうえで必要なものの例を脳に示してやる。手を物理的に延長できなければ、脳は運動を練習するチャンスをけっしてものにできない。イメージによるシミュレーションは、この問題を解決するための手段なのだ。

あなたが脳卒中を患ったとしよう。良いほうの腕を箱に差し入れ、麻痺した腕は鏡の裏に隠す。切断した腕の場合同様、良いほうの腕が鏡に映って、腕が二本あるように見える。良いほうの腕をバタバタと動かしてみると、すごいことが起こる。麻痺した腕が突然動き出したように見えるのだ。無傷で損傷も麻痺もないように見える。身体の曼荼羅を下って、休眠中の腕と手のマップに固有感覚を引き起こすほど説得力のある視覚フィードバックが生じているのだ。

パイロット実験で、スティーヴンスは慢性脳卒中患者五人を研究室に呼んでコンピュータの前に座らせ、目の前の机に、手のひらを下にして両手を載せさせた。そして、ひねる運動をしている手首の運動を見せてから、自分の悪いほうの手首で同じ運動をしたらどのような感じがするかイメージし、見てはイメージしを繰り返した。ミラー・ボックスを使った手首の運動の練習も、一時間のセッションとして週三回、四週間行わせた。良いほうの腕を箱に入れて、手首滑らかに動かすことで脳をだまし、悪いほうの腕でも同じことができると信じ込ませたわけである。それと並行して、同じレベルの麻痺がある別の五人の患者には、従来の作業療法に取り組ませた。

どちらの被験者群にも、軽い物を棚に載せられるようになるほどの、同じ程度の改善がみられた。しかし、スティーヴンスに言わせれば、これは実に驚くべきことだ。こう考えてみるとよい。イメージ法を行ったグループは、障害のある腕を実際には少しも動かそうとしなかったのに、改善したのだ。標準作業療法では、麻痺した手でカップをつかんでは離すという練習を何時間もぶっ続けで行う。イメージ法の被験者群も同じことをしたわけだが、筋肉は一切動かさなかった。損傷したニューロンがちょうど再接続する場所を探しているところなので、イメージと鏡でそれを可能にしてやるのだとスティーヴンスは言う。

彼女はこの種の治療法を、自宅療法にうってつけと言う。退院直後の脳卒中患者の中から選んだ人々にミラー・ボックスを提供しているのはそのためだ。既に自宅療法プログラムを終了した患者四人を見る限りでは、自己流のイメージ・プロトコル(手順)でも運動能力は改善するらしい。だとしたら、試さない手はないのでは? 駄目でもともと、どちらに転んでも損はない。

ほかに、バーチャル・リアリティを活用している科学者たちもいる。これは、コンピュータでシミュレーションした環境と情報のやりとりを行うことにより、脳卒中患者の脳が再マッピングできるようにする技術である。患者はバーチャルな世界に浸ったまま、運動機能の回復の呼び水となるような形で正常な運動をイメージする。麻痺した腕や脚に取り付けた装置を介してフィードバックが行われれば、脳がその運動を再学習できることもあるという。』

最新情報はないだろうかと思いネット検索してみると、『運動機能回復を目的とした脳卒中リハビリテーションの脳科学を根拠とする理論とその実際』という論文を見つけました。

運動機能回復を目的とした脳卒中リハビリテーションの脳科学を根拠とする理論とその実際(PDF11枚)

 しかし、これも2010年なので新しいものではありませんでした。そこで、発行元の“相澤病院”と著者の“井上勲”というキーワードから検索をかけたところ、下記の“福岡青州会病院”というサイトが出てきました。調べてみると2010年当時相澤病院のリハビリテーションン科医長だった井上先生はこちらの病院に勤務されていることが分かりました。また、脳卒中などのリハビリテーションに非常に積極的な病院であることも分かりました。

福岡青洲会病院では、地域の皆様に継続的に科学的根拠に基づいた質の高い リハビリテーションの提供を可能とするため、「先進リハビリテーション実践センター“HOPE”」を設立いたしました。先進リハビリテーション実践センターでは、下記に示すチーム毎に組織横断的に多職種でのチームを組織し、研究も含め患者さんに質の高いリハビリテーションの提供を目指します。

画像出展:「福岡青洲会病院

ミラーセラピーに関しては、大阪府和泉市にある生長会 府中病院さまのサイトに詳しい紹介が出ていました。

画像出展:「生長会 府中病院

まとめ

1.人には「脳卒中になると通行止めが外れ、脇道を通れるように」という仕組みが備わっている。

2.大人の脳にも可塑性があり、損傷に応じてそれに適応するように再構築することが可能である。

3.理学療法の目的は神経可塑性のメカニズムを後押しして、機能マップを回復させることにある。

4.脳卒中後の麻痺を改善するには運動イメージが役立つ。

5.運動イメージを利用して高次運動マップを刺激してやれば、義肢への適応に役立つ。
